IDEM Safety

Wyłącznik ryglujący KLP IDEM

Odryglowanie napięciem
Wskazywanie statusu za pomocą LED

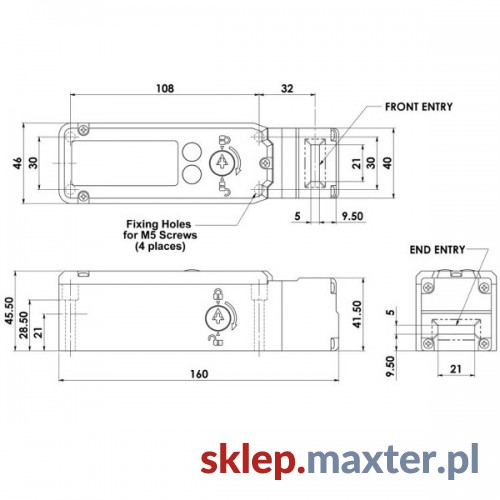

Wąska obudowa 46mm x 160mm

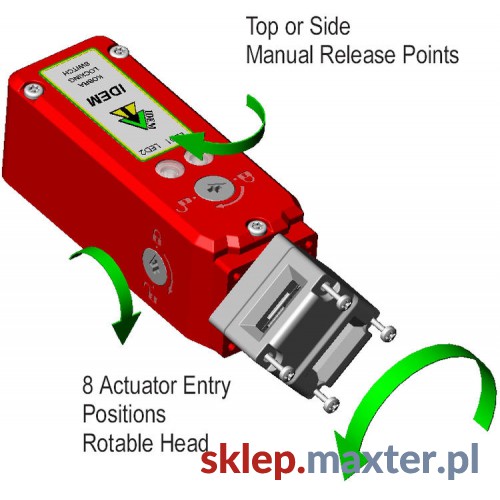

8 pozycji wejścia klucza
Siła ryglowania do 2000N

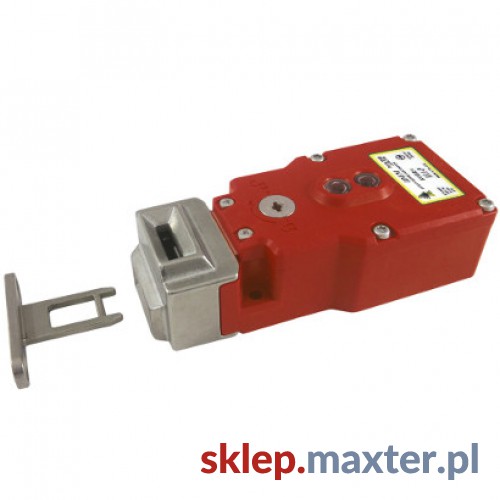

SEZYLOCK KLP to wyłącznik blokujący z ryglowaniem. Wykonany został z tworzywa sztucznego (poliester), o sile ryglowania do 2000N. Głowica wyłącznika zrobiona ze stali nierdzewnej. Wyłącznik ryglujący posiada 2 diody LED sygnalizujące stan elektromagnesu oraz blokady. Posiada również obrotową głowicę zapewniającą 8 pozycji wejścia klucza. Wyłącznik KLP ma standardowy rozstaw otworów do mocowania 30 mm.

W przypadku ewentualnego spadku napięcia, wyłącznik ryglujący można otworzyć awaryjnie bez żadnych specjalnych kluczy.

Nr katalogowy	Opis	Ręczne odryglowanie
201001	Wyłącznik KLP (2 NC + 2 NO), bez klucza, 24 V, M20	Pokrywa i bok wyłącznika
201001A	Wyłącznik KLP (2 NC + 2 NO), klucz standardowy, 24 V, M20	Pokrywa i bok wyłącznika
201001F	Wyłącznik KLP (2 NC + 2 NO), klucz płaski, 24 V, M20	Pokrywa i bok wyłącznika
201001HF	Wyłącznik KLP (2 NC + 2 NO), klucz aluminiowy elastyczny, 24 V, M20	Pokrywa i bok wyłącznika
201001HFH	Wyłącznik KLP (2 NC + 2 NO), klucz ze stali nierdzewnej elastyczny, 24 V, M20	Pokrywa i bok wyłącznika
201004	Wyłącznik KLP (2 NC + 2 NO), bez klucza, 110 V AC, M20	Pokrywa i bok wyłącznika
201007	Wyłącznik KLP (2 NC + 2 NO), bez klucza, 230 V AC, M20	Pokrywa i bok wyłącznika
201401	Wyłącznik KLP (2 NC + 2 NO), bez klucza, 24 V, M20	Pokrywa wyłącznika
201404	Wyłącznik KLP (2 NC + 2 NO), bez klucza, 110 V AC, M20	Pokrywa wyłącznika
201407	Wyłącznik KLP (2 NC + 2 NO), bez klucza, 230 V AC, M20	Pokrywa wyłącznika
140107	Klucz standardowy
140108	Klucz płaski
140110	Klucz aluminiowy elastyczny
140111	Klucz ze stali nierdzewnej elastyczny

Pliki do pobrania
Wyłącznik ryglujący KLP-P2L
Wyłącznik ryglujący KLP-P2L - instrukcja

Bezpieczeństwo
B10d	2,5x10^6 przy obciążeniu 100 mA
MTTFd	356 lat
Normy	ISO13849-1, ISO14119, EN60204-1, EN62061, EN60947-5-1, UL 508
Cechy
Funkcja ryglowania	Odryglowanie napięciem
Maksymalny prąd styku	5A
Material obudowy	Poliester
Materiał klucza	Stal nierdzewna, stal, aluminium (w zależności od typu)
Montaż, obudowa	4xM5
Podłączenie kabla	M20
Siła ryglowania	2000N
Stopień ochrony IP	IP67

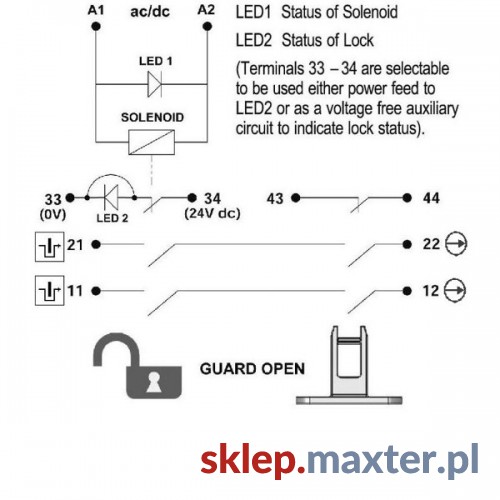

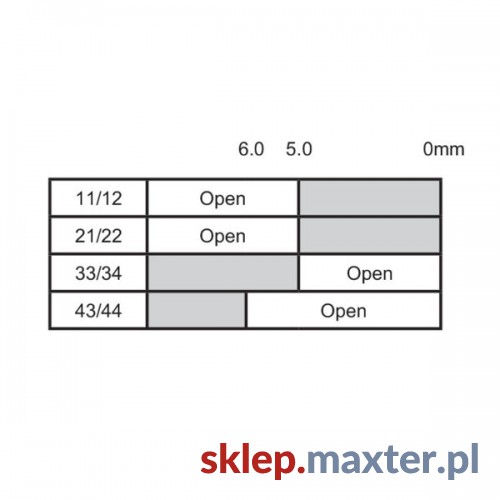

Styki	2 NC+2 NO (patrz schemat połączeń)
Temperatura pracy	-25...50°C
Wskazywanie statusu	LED1 stan cewki, LED2 stan zaryglowania klucza
Zasilanie
Napięcie zasilania	24 V DC
